会议室视频矩阵切换方案

日期:2018-6-4 人气:991   标签:会议室显示屏

一、单个显示设备的系统方案:

会议室只有1个显示设备,会议室的信号源有很多,但是显示设备只有1个,这个时候最佳方案是使用切换器。

(1)切换器(控制方式:遥控器、软件、机箱面板、中控)

信号源接入切换器的输入端口,切换器的输出接到显示设备,接口类型一般有VGA和HDMI,例如:16台电脑接入切换器的输入,切换器输出给投影仪(如下图),启耀科技的切换器自带三种切换方式:红外遥控器、软件(RS-232串口)、机箱面板。


切换器连接图

(2)自动切换器(控制方式:自动侦测最后接入的信号优先切换输出、遥控器、机箱面板)

自动VGA切换器:后接入先显示,即:最后接入的信号被自动侦测并优先切换输出,自动切换时音频始终跟随视频一起切换(该类型产品也可以使用遥控器切换)。

切换方式说明:A,B,C三个电脑,A接入显示A电脑画面,随后B接入显示B电脑画面,然后C接入显示C电脑画面,此时,C拔出,显示B电脑画面,之后,B拔出显示A的电脑画面,如果此时C再接入显示C电脑画面,始终自动切换出最后一路接入的信号。

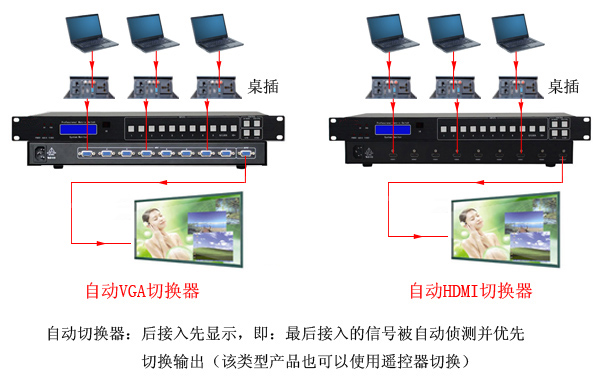

自动切换器连接图

(3)线控 + 切换器(控制方式:桌面按钮切换、遥控器、机箱面板)

线控每路2条线连接桌面按钮,线控和切换器之间用RS-232串口线连接,实现效果:1号桌面按钮按一下就切换第1路画面出去,2号桌面按钮按一下就切换第2路画面出去。

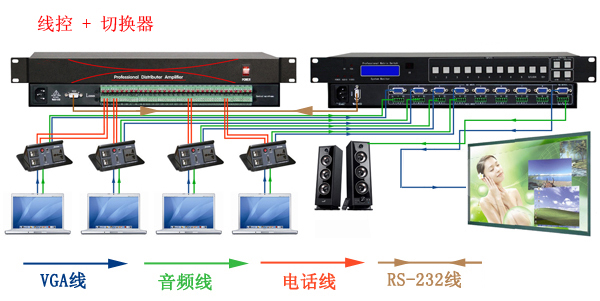

线控+切换器连接图

二、多个显示设备的系统方案:会议室有多个显示设备

(1)多个显示设备每时每刻都显示完全相同的画面

多个信号源,多个显示设备,但是每次多个显示设备都显示完全相同的画面,需要使用:切换器 + 分配器。切换器可以使用:自动切换器 + 分配器 或者 非自动切换器 + 分配器 或者 线控 + 切换器 + 分配器的三种方式。

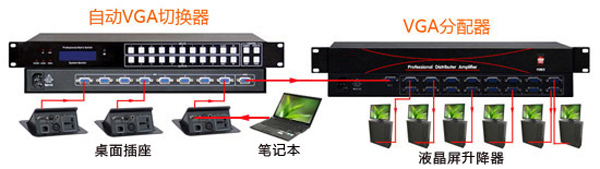

切换器+分配器连接图

(2)多个显示设备显示不同的画面

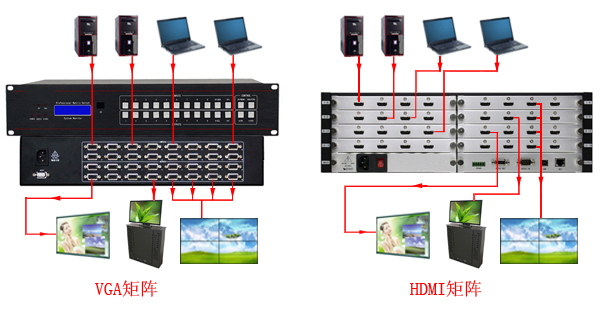

多个信号源,多个显示设备,需要随时切换不同的画面给不同的显示设备,此时需要使用矩阵。
