矩阵与拼接屏连接系统方案

日期:2018-6-4 人气:479   标签:拼接屏

1. 所需设备简介

信号源:对于图像上拼接屏的信号源没有什么限制,但是,从拼接屏显示的效果来看,建议信号源的信号质量及分辨率高一些的,一般选择VGA信号,此外,HDMI和DVI这两种数字信号也是不错的选择。

拼接屏:一般的拼接屏就那几种,2×3,3×3,3×4,4×4,4×6等,那么这些大屏拼接后的接口就是6,9,12,16,24,此外,购买拼接屏的时候需要注意的是:拼接屏一定要含有内置的拼接屏处理器,配套1个拼接处理器的软件,这种处理器的作用是完成各个屏之间图像的拼接。

矩阵:拼接屏处理器可以实现图像的融合功能,但是无法显示视频切换的功能,因此,需要在配置一个矩阵来实现这样的切换功能,矩阵的接口类型要看信号源及大屏的接口,矩阵输入端的数量要看信号源的个数,矩阵输出端的大小要看拼接屏的大小,但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

2. 矩阵与拼接屏连接

(1)信号源输出接矩阵的输入端;

(2)矩阵的输出端接拼接屏的每块屏;

(3)拼接屏中每块屏之间用RS-232线(或网线)串联起来;

(4)拼接屏之间串联的RS-232线(或网线)连接完最后一个屏后输出来连接控制电脑;

(5)矩阵的RS-232串口同样用RS-232线连接控制电脑;

(6)控制电脑上安装拼接屏处理器软件,将矩阵协议写入拼接屏控制软件。

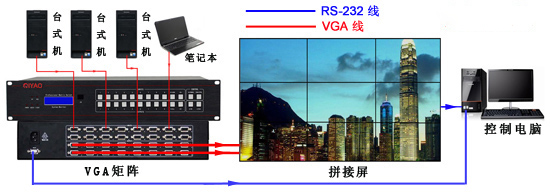

矩阵与拼接屏系统连接图

3. 矩阵与拼接屏的控制

拼接屏内置的处理器自带的软件只能控制图像的融合,我们可以将矩阵的协议写入这个软件,这样就可以使用这个软件同时控制拼接屏和矩阵了,非常方便。
